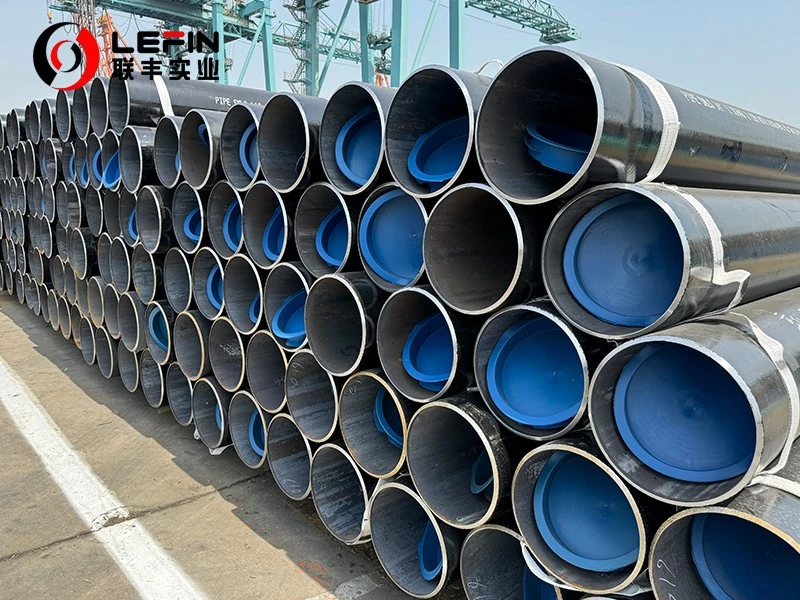

O tubo de linha é um tubo usado para transportar líquidos como gás, água e óleo. Pode ligar recursos e mercados em diferentes regiões, proporcionando um importante apoio infra-estrutural ao desenvolvimento económico e social. Os tubos do Line Pipe não só podem ser facilmente expandidos conforme necessário, mas também podem operar vários tipos de líquidos, o que os torna um papel importante no setor de energia. A utilização do Line pipe permite às pessoas transportar recursos de forma eficiente e segura de um local para outro, o que pode levar a ganhos económicos.
CLASSIFICAÇÃO
1. Tubos sem costura e soldados
- Tubo de linha sem costura: Sem costuras, adequado para aplicações de alta pressão. É produzido formando uma bobina de aço sólido e extrudando-a na espessura e diâmetro desejados.
- Tubos de linha soldados: São fabricados formando um cilindro de aço plano e soldando as bordas. Os tubos soldados podem produzir tubos de grande diâmetro, tornando-os mais econômicos em aplicações de baixa a moderada pressão.
2. Classificação do processo de fabricação
Soldagem contínua (COWL): adequada para a produção de tubos de pequeno diâmetro.
- Passo único de arco metálico a gás: adequado para aplicações específicas de soldagem.
- Pelo menos uma soldagem por arco submerso (SAW): adequada para a produção de tubos de grande diâmetro e paredes espessas.
3. Nível padrão API 5L
O padrão API 5L especifica vários graus de tubo de linha, como X52, X56, X60, X65, etc., cada grau tem uma resistência ao escoamento e um grau de resistência à tração diferentes. Por exemplo:
- X52: O limite de escoamento é de 52 ksi (cerca de 359 MPa).
- X60: O limite de escoamento é de 60 ksi (cerca de 414 MPa).
- X65: O limite de escoamento é de 65 ksi (cerca de 448 MPa).
4. Nível de Especificação do Produto (PSL)
O padrão API 5L inclui dois níveis de especificação de produto (PSL):
- PSL 1: Requisitos básicos, adequados para aplicações gerais.
- PSL 2: Requisitos de melhoria, incluindo tenacidade obrigatória, faixa de resistência limitada, carbono equivalente para melhorar a soldabilidade.
CARACTERÍSTICAS
1. Resistência e durabilidade do material:
Os tubos de linha são normalmente feitos de aço carbono ou aço-liga e fornecem excelente resistência à tração, permitindo-lhes suportar altas pressões e tensões mecânicas durante a instalação e operação.
2. Resistência à corrosão:
Como líquidos como petróleo, gás ou água transportados por tubulações podem ser corrosivos, as tubulações são frequentemente submetidas a vários processos de revestimento e tratamento, como galvanização, revestimento epóxi ou sistemas de proteção catódica, para resistir à corrosão e prolongar a vida útil.
3. Alta pressão e resistência a altas temperaturas:
O tubo de linha foi projetado para operar sob condições de alta pressão. Dependendo do fluido e das condições ambientais, o tubo deve ser capaz de suportar flutuações significativas de temperatura.
4. Soldabilidade:
Como os tubos são geralmente construídos em seções e conectados por soldagem, os tubos de linha devem ter boas características de soldagem. A soldabilidade garante uma conexão segura e sem vazamentos entre seções da tubulação.
APLICATIVO
As aplicações específicas do tubo de linha no transporte de gás, óleo ou água incluem:
1. Transporte de gás
Os tubos de linha são usados para construir sistemas de gasodutos de transmissão de gás natural que podem transportar gás natural por longas distâncias. Por exemplo, no transporte de gasodutos dopados com hidrogênio e aplicações terminais, o gasoduto precisa de um duto que possa suportar alta pressão e permanecer selado sob condições ambientais variáveis. Em aplicações de gás natural, o tubo de linha também passou por testes adicionais de tenacidade e resistência à ruptura frágil, especialmente em climas frios.
2. Entrega de petróleo
Os dutos desempenham um papel fundamental no transporte de petróleo, especialmente em aplicações que transportam petróleo bruto ou produtos petrolíferos refinados por longas distâncias. Por exemplo, na tecnologia de transporte de oleodutos de petróleo bruto de alta viscosidade e fácil de condensar, o tubo de linha precisa ter boa resistência à corrosão e resistência mecânica para se adaptar às diferentes condições de transporte.
3. Entrega de água
Os tubos de linha são amplamente utilizados em sistemas de distribuição de água para distribuir água potável, águas residuais e água industrial. Abrange sistemas urbanos de abastecimento de água e irrigação. Nessas aplicações, os tubos precisam ser capazes de suportar a pressão interna da água e as condições ambientais externas, garantindo ao mesmo tempo que a qualidade da água não seja contaminada. A resistência à corrosão é uma grande preocupação, por isso os tubos são frequentemente revestidos ou revestidos, como argamassa de cimento ou polietileno, para proteger o aço e prolongar a sua vida útil.
4. Extração de petróleo e gás
Durante a extração de campos de petróleo e gás, os tubos de linha são usados para conectar cabeças de poço e instalações de tratamento, bem como para transportar petróleo bruto e gás natural das cabeças de poço para instalações de tratamento e armazenamento.
5. Petroquímica e refinarias
Na petroquímica e nas refinarias, os tubos de linha são usados para transportar uma variedade de produtos químicos e derivados de petróleo em sistemas de tubulação que precisam ser capazes de suportar altas temperaturas, alta pressão e ambientes corrosivos.
6. Gasoduto submarino
Os oleodutos submarinos são um componente chave na conexão de campos de petróleo offshore a plataformas de processamento onshore ou offshore, e os tubos de linha em tais aplicações exigem resistência e resistência à corrosão extremamente altas para enfrentar os desafios do ambiente de águas profundas.
